Как переделать плазмотрон с евроразъемом на раздельное подключение
Как подключить плазмотрон с евроразъемом к аппарату с раздельными выходами (М16×1,5): подробная инструкция
На рынке оборудования для воздушно-плазменной резки сложилась вполне понятная ситуация. Если не брать в расчет премиальную экзотику вроде аппаратов Hypertherm с их запатентованными разъемами, все многообразие сварочных источников делится на два основных лагеря по типу подключения плазмотрона:
1. Центральный адаптер (евроразъем) — самое популярное решение, которым штатно укомплектовано большинство плазмотронов (хотя распиновка внутри может отличаться, но это тема для отдельного разговора).
2. Резьбовое соединение М16×1,5 — стандарт, напоминающий подключения к TIG-сварке. В подавляющем большинстве случаев именно им комплектуется вся техника, прибывающая напрямую из Китая без центрального адаптера.
К счастью, сегодня эта проблема решается элементарно. Для полноценной адаптации вам понадобятся всего два комплектующих:
- Арт. 97040 — Переходник 1/4" (внешняя резьба) — М16×1,5 (внутренняя резьба) (IZT5683).
- Арт. 89950 — Разъём 2-pin (IHQ0757).
Пошаговый процесс переделки
Шаг 1. Разборка евроразъема

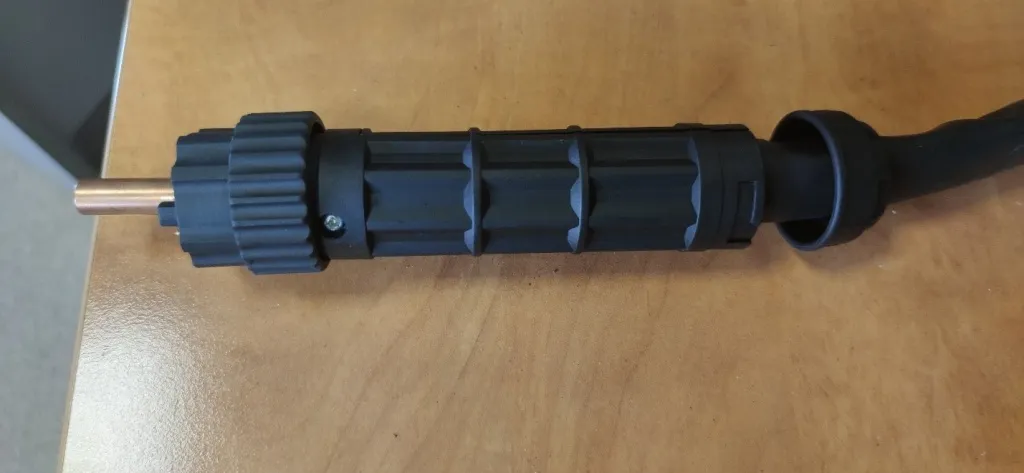

Аккуратно демонтируйте защитный пластиковый корпус евроразъема плазмотрона. Для этого открутите фиксирующий винт (1) и снимите фиксирующее кольцо (2).
Шаг 2. Извлечение контактов

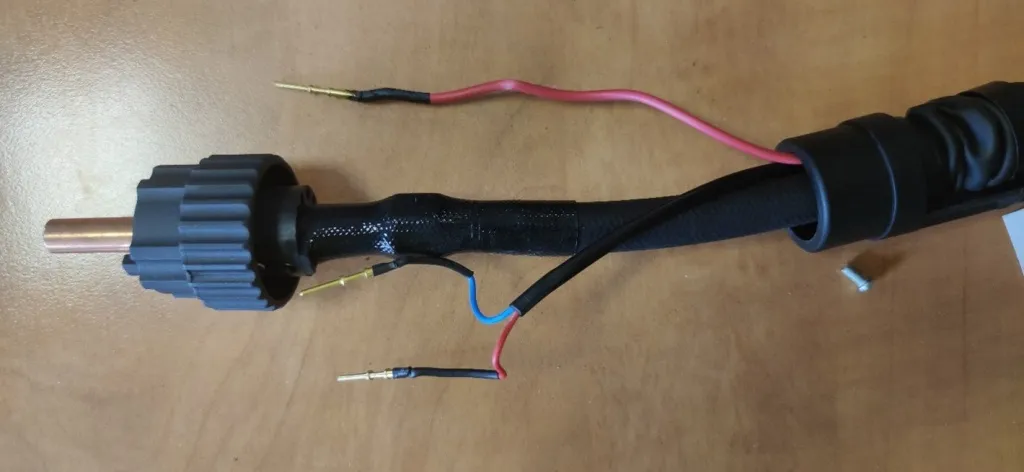

После того как пластик снят, аккуратно выньте штырьки из разъема. Обратите внимание на назначение проводов:- Провод №1 — отвечает за поджиг дуги (дежурную дугу).
- Провод №2 — провода управления плазмотроном (кнопка запуска).
Шаг 3. Доступ к резьбовому соединению шлейфа

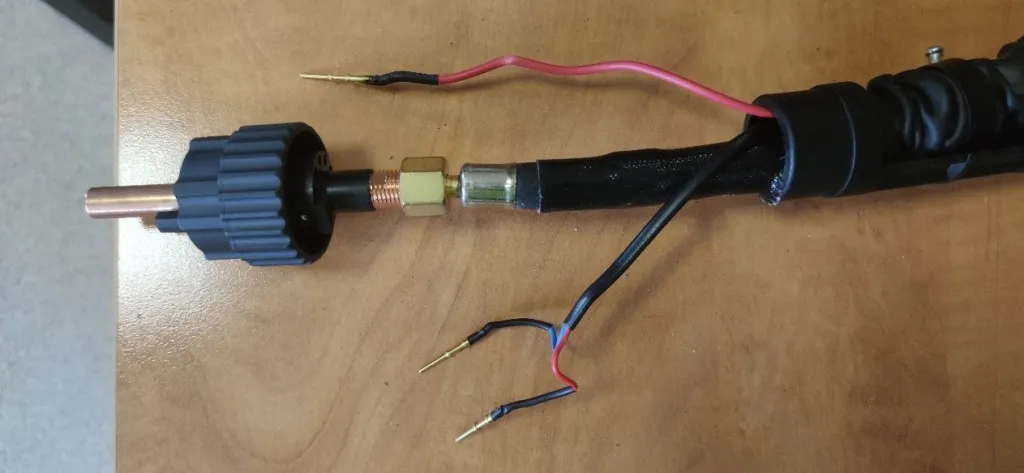

Стяните защитную изоляционную трубку (кембрик) по шлейфу назад, чтобы освободить пространство и получить прямой доступ к резьбовому узлу.
Шаг 4. Демонтаж старого разъема

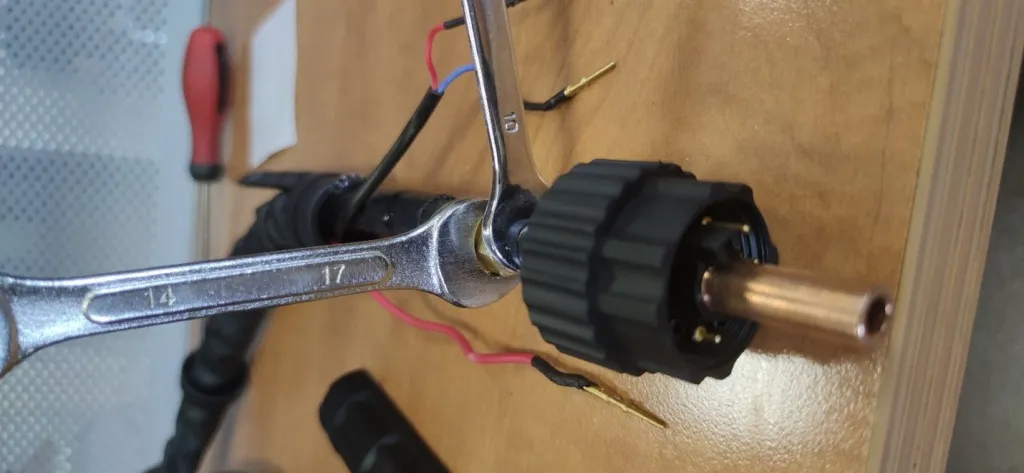

Вооружившись подходящими ключами, аккуратно открутите накидную гайку шлейфа от старого разъема евроадаптера.
Шаг 5. Установка и сборка новых компонентов

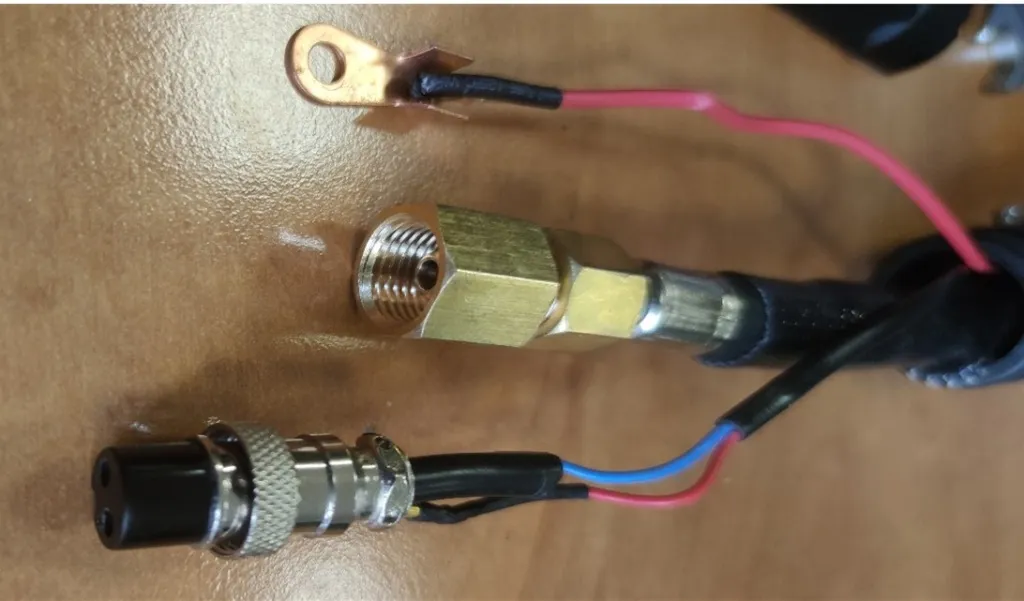

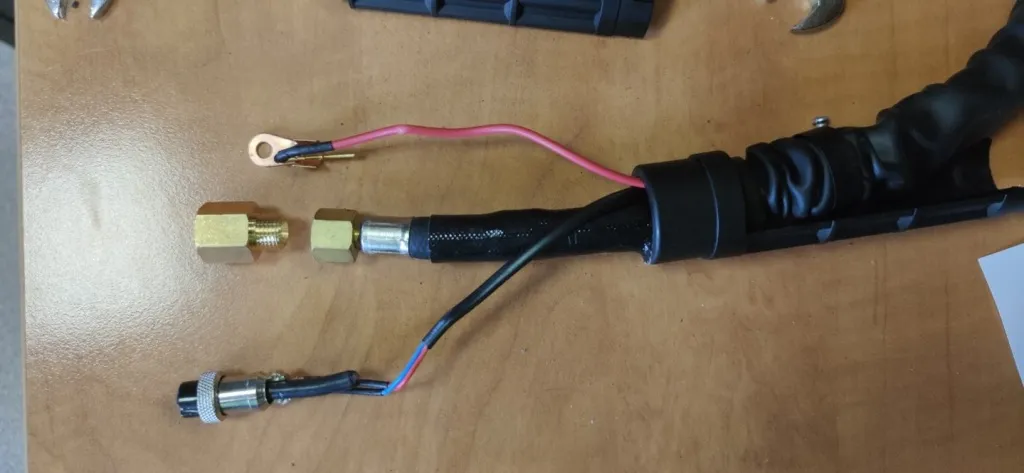

На завершающем этапе производим монтаж адаптеров под новый стандарт аппарата:1. Подключение воздуха: устанавливаем переходник 1/4" (внеш) — М16×1,5 (внут) (арт. 97040) для корректной стыковки газового рукава.
2. Подключаем провода управления плазмотроном к новому ответному разъему 2-pin (арт. 89950).
3. Производим пайку (или опрессовку) соответствующего установочного наконечника/штекера под провод дежурной дуги, ориентируясь на гнездо вашего аппарата.
Итог
Теперь у вас есть готовое и технологичное решение для адаптации любых плазмотронов под аппараты с резьбовым подключением М16×1,5. Пара минут работы, пара недорогих комплектующих — и оборудование полностью готово к стабильной и безопасной работе.
